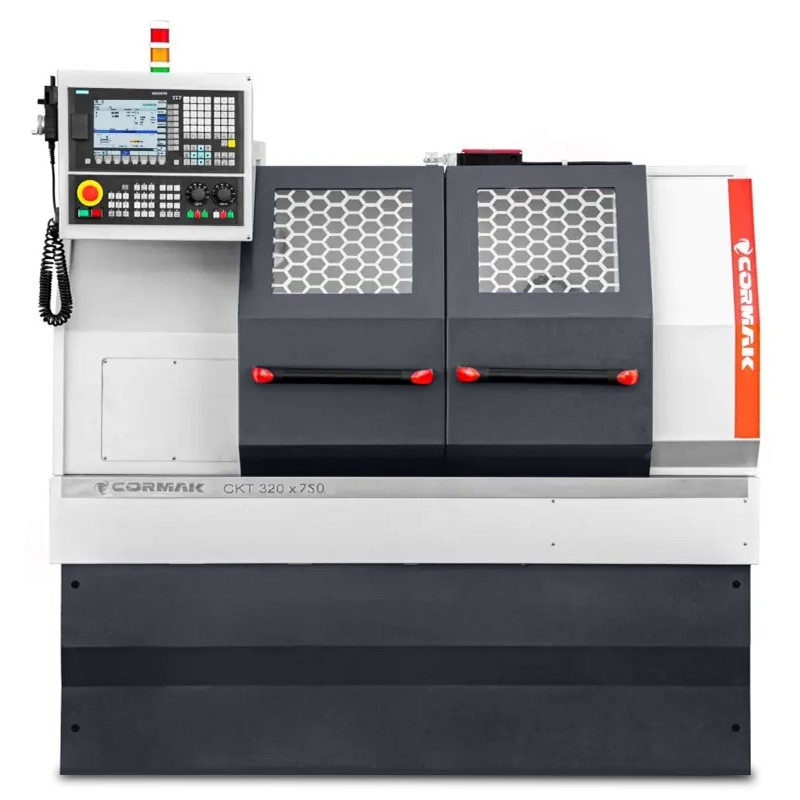

Torno CNC CKT 320x750: precisión y fiabilidad en el mecanizado de metales
El torno CNC CKT 320x750 es un avanzado torno numérico diseñado para el mecanizado de precisión de piezas metálicas en plantas de producción medianas y grandes. Equipado con el control Siemens Sinumerik 808D, ofrece un alto rendimiento y flexibilidad operativa.
Principales ventajas del torno CNC CKT 320x750
El torno CNC para metal CKT 320x750 combina tecnología avanzada con una construcción robusta, garantizando fiabilidad y precisión en entornos industriales exigentes. Como torno industrial versátil, permite realizar operaciones de mecanizado complejas, como torneado, roscado, ranurado o taladrado, manteniendo la máxima calidad de las piezas. Sus principales ventajas incluyen:
- Alta precisión de mecanizado: un diámetro máximo de torneado sobre el bancada de 320 mm y sobre el soporte de 90 mm (opción de 135 mm), con un paso de husillo de 60 mm y un diámetro máximo del eje en el paso de 44 mm, garantiza la precisión en diversas tareas.
- Husillo flexible: El rango de velocidades de 100-2500 rpm con punta MK5 permite el mecanizado de una amplia gama de materiales, desde acero hasta aleaciones ligeras.
- Control avanzado: El sistema Siemens Sinumerik 808D en polaco, respaldado por servomotores Siemens, garantiza una programación intuitiva y la optimización de los procesos.
- Estructura rígida: Un peso neto de 1040 kg (bruto 1300 kg) y unas dimensiones de 2370 x 1420 x 2000 mm garantizan la estabilidad durante el mecanizado de piezas de hasta 750 mm de longitud.
- Eficiencia de las herramientas: el cabezal revólver de 6 posiciones (opcionalmente de 4 u 8) con herramientas de 16x16 mm acelera el cambio de herramientas, minimizando el tiempo de ciclo de producción.
- Durabilidad de los componentes: El sistema automático de lubricación de engranajes y guías reduce el desgaste, prolongando la vida útil de la máquina.
- Refrigeración óptima: El sistema de refrigeración garantiza la estabilidad térmica, protegiendo las herramientas y las piezas durante el mecanizado intensivo.
- Versatilidad de aplicación: Ideal para el torneado de precisión de piezas en la industria mecánica, automovilística y de herramientas.
- Económica en el uso: El motor de 5,1 kW (S1) / 3,7 kW combina un alto rendimiento con un bajo consumo energético.
- Posibilidad de personalización: Una amplia gama de opciones, como el control Fanuc, el portaherramientas hidráulico o el software CAD/CAM, permite adaptar la máquina a necesidades específicas.
Construcción y tecnología del torno CNC CKT 320x750
El torno industrial CNC CKT 320x750 ha sido diseñado pensando en la fiabilidad y la precisión en condiciones de producción exigentes. Los elementos clave de su construcción incluyen:
- Bancada robusta: su estructura rígida, con un peso neto de 1040 kg, minimiza las vibraciones, garantizando la estabilidad durante el mecanizado.
- Husillo de alto rendimiento: el paso de 60 mm con un diámetro máximo del eje de 44 mm, el extremo MK5 y una velocidad de 100-2500 rpm permiten el mecanizado de una gran variedad de piezas.
- Cabezal revolver: De 6 posiciones (opcionalmente 4 u 8) con herramientas de 16x16 mm, garantiza un cambio rápido de herramientas y flexibilidad en las operaciones.

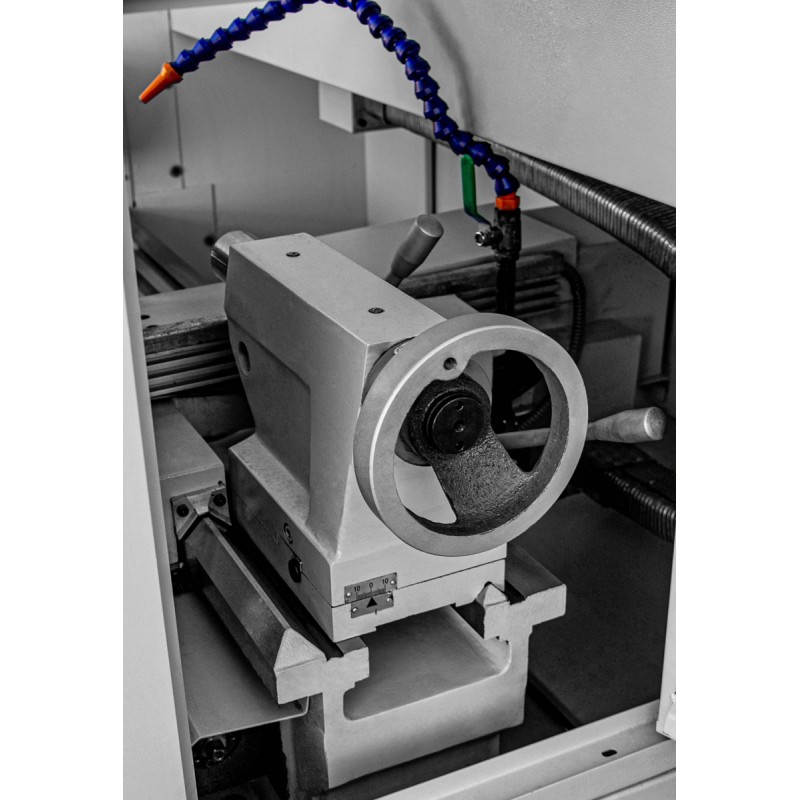

- Punta manual: con punta MT3 y un recorrido máximo de 100 mm, permite un apoyo preciso de las piezas.
- Servomotores Siemens: garantizan un movimiento fluido y una alta precisión de posicionamiento.
- Sistema de lubricación automático: la lubricación centralizada de los engranajes y las guías reduce el desgaste de los componentes.
- Sistema de refrigeración: Mantiene una temperatura óptima, mejorando la calidad del mecanizado y la vida útil de las herramientas.
- Iluminación halógena de 24 V: proporciona una excelente visibilidad del espacio de trabajo, aumentando la seguridad y la precisión.
Precisión y rendimiento
El torno numérico CKT 320x750 ofrece una alta precisión gracias al control Siemens Sinumerik 808D y a los servoaccionamientos Siemens. El sistema optimiza las trayectorias de la herramienta, garantizando la precisión en el mecanizado de piezas con un diámetro de hasta 320 mm y una longitud de 750 mm. El cambio rápido de herramientas y los ciclos de torneado avanzados reducen el tiempo de producción, aumentando la eficiencia.
Aplicaciones del torno CNC para metal CKT 320x750
Los tornos CNC para metal como el CKT 320x750 se utilizan en diversos sectores industriales, entre ellos:
- Industria mecánica: Fabricación de ejes, casquillos, bridas y piezas de precisión.
- Industria automovilística: Mecanizado de componentes de motores, transmisiones y sistemas de suspensión.
- Industria de herramientas: Fabricación de roscas, ranuras y piezas con geometrías complejas.
- Producción en serie y de prototipos: ideal para la producción en series medianas y la creación de prototipos en centros de I+D.
La máquina es una excelente opción para las empresas que buscan un torno CNC versátil y fiable.
Equipamiento de serie
- Control SIEMENS SINUMERIK 808 Advanced en polaco
- Servomotores Siemens
- Mandril manual de 3 mordazas
- Cabezal revolver de 6 posiciones
- Juego de mordazas blandas
- Punta manual con punta MT3
- Sistema de refrigeración
- Sistema automático de lubricación de engranajes y guías
- Iluminación halógena de 24 V
- Documentación técnica y de funcionamiento (DTR) en polaco
- Declaración de conformidad CE
Equipamiento opcional
- Control Siemens Sinumerik 828D, Fanuc Oi-TF o GSK
- Soporte hidráulico
- Punta hidráulica
- Soporte móvil
- Soporte fijo
- Sonda de herramientas
- Mordazas adicionales blandas o duras
- Manguitos de sujeción
- Pinza para piezas mecanizadas
- Alimentador de barra
- Separador de vapores del interior de la cabina
- Separador de aceite usado del refrigerante
- Portaherramientas
- Software CAD/CAM
Parámetros técnicos
| Parámetros técnicos |
| Diámetro de torneado sobre el bancada |
320 mm |
| Diámetro de torneado sobre el soporte |
90 mm (opción 135 mm) |
| Distancia entre mordazas |
750 mm |
| Velocidad del husillo |
100-2500 rpm |
| Diámetro interior del husillo |
60 mm |
| Punta del husillo |
MK5 |
| Número de herramientas |
4 (opcional: 6, 8) |
| Tamaño de las herramientas |
16 x 16 mm |
| Diámetro máximo del rodillo en el paso |
44 mm |
| Punta del contrapunto |
MT3 |
| Recorrido máximo del puntal |
100 mm |
| Potencia del motor |
5,1 kW (S1) / 3,7 kW |
| Dimensiones |
2370 x 1420 x 2000 mm |
| Peso neto/bruto |
1040/1300 kg |
Controles CNC: Siemens y Fanuc
El torno CNC CKT 320x750 ofrece sistemas avanzados de control CNC, como Siemens Sinumerik 808D, Siemens Sinumerik 828D y Fanuc Oi-TF, que garantizan precisión, fiabilidad y facilidad de uso:
%20kraw% C4%99diarias/Controladores %20centra% 20obr %C3% B3bczke.jpg" alt="Controladores CNC Siemens y Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Interfaz intuitiva: Fácil de usar, ideal para talleres pequeños y usuarios principiantes.
- Fiabilidad: Diseño robusto resistente a las duras condiciones industriales.
- Rentabilidad: Diseñado para aplicaciones básicas de torneado y fresado.
Siemens Sinumerik 828D
- Alta potencia de cálculo: Permite el mecanizado dinámico y la ejecución de ciclos complejos.
- Integración con CAD/CAM: Facilita la colaboración con el software de diseño.
- Funciones avanzadas: Optimización de las trayectorias de la herramienta y posibilidad de ampliar con módulos adicionales.
Fanuc Oi-TF
- Estabilidad: fiabilidad en la producción en serie y el funcionamiento prolongado.
- Ciclos avanzados de torneado: ideales para operaciones de corte de precisión, como el roscado y el ranurado.
- Manejo intuitivo: Una interfaz clara agiliza la programación.
Descargar instrucciones de Siemens Sinumerik 828/840
Descargar instrucciones SIEMENS SINUMERIK 808 Advanced
Confíe en la experiencia de CORMAK
Con más de 20 años de experiencia en el suministro de maquinaria industrial, CORMAK ofrece tornos CNC para metal fiables y un soporte técnico integral. Nuestras máquinas cumplen con las normas de seguridad europeas, y nuestro servicio profesional de garantía y posgarantía garantiza la continuidad de la producción.
- 16 años de experiencia en el mantenimiento de controles CNC de Siemens.
- En más de 15 000 m² de superficie de almacén nos esperan unas 12 000 máquinas y equipos.
- Ofrecemos un servicio profesional de garantía y posgarantía.
- Al elegir CORMAK, tienes la seguridad de comprar a una empresa polaca con certificados de seguridad europeos.
